RT-N10改裝 REV 0.1

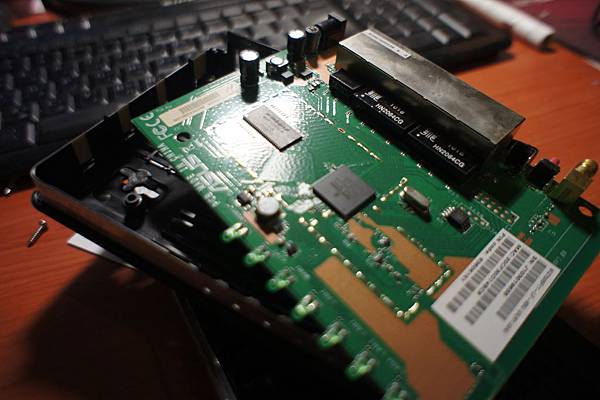

改裝前要先拆開 , 這跟道歉時要露出乳溝是一樣的道理 !


RT-N10 硬體規格


CPU: Broadcom BCM5356 300MHz


Flash: 4MB


RAM: 16MB


Wireless: 802.11n up to 150Mbps


Ethernet: 1 x WAN / 4 x LAN 10/100Mbps

上一台 Asus 分享器 w520G 掛掉 , 是變壓器掛掉 ,


這一次購買了 n10 來代替他 , 使用了半年 , 配合上 tomato 的韌體 , 使用上算是愉快 !


但這也是目前唯一一間分享器廠商需要刷韌體才能使用愉快 !

......................... 不過這一篇跟韌體完全沒有關係

先規劃一下

0.刷TOMATA韌體 (已完成)

a.預計將左上角電容換成固態電容 , 以前經驗這樣修改可以降低雜訊干擾 ! ( 已完成 目前測試中 )

b.尋找可以替換掉左上角的固態貼片電桿

c.預計把RAM換成 32MB , 上網查了SPEC , 卻認為16BIT 的 16MB SDRAM !





規格上很比較特別的部分有兩點 ....


0. SDRAM 166 CL3 , 如果要保證穩定度 , 如果用常見的 SD-RAM 可能需要找到 133 CL2 來取代


1. 是16BIT的顆粒 !

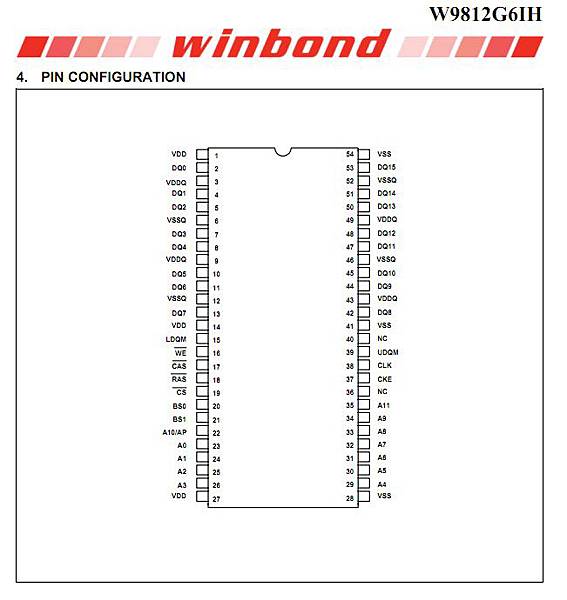

而 PIN 腳是屬於一般正常的PIN腳位





而幸好也讓我找到了 ..... 待續 !
