Bigwater 760 Plus 水冷上機紀錄

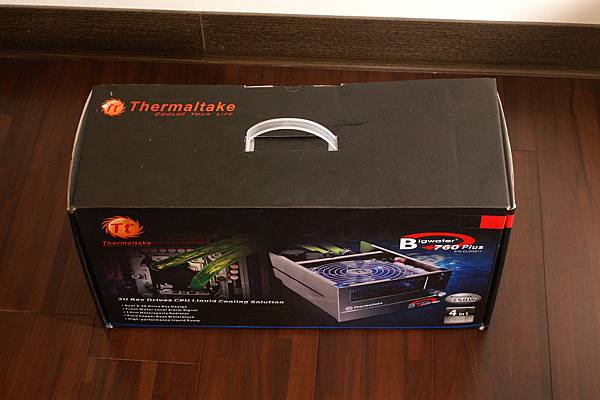

水冷 , 幾年前就有想要玩看看水冷 , 下面這組就出現了 !

然後順便幫自己的安裝紀錄做個小筆記。

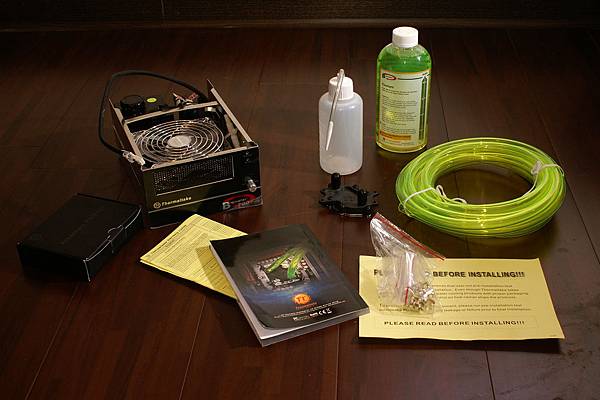

全部包含水冷頭 扣具包 水冷液 填充罐 4M水管 說明書 ......

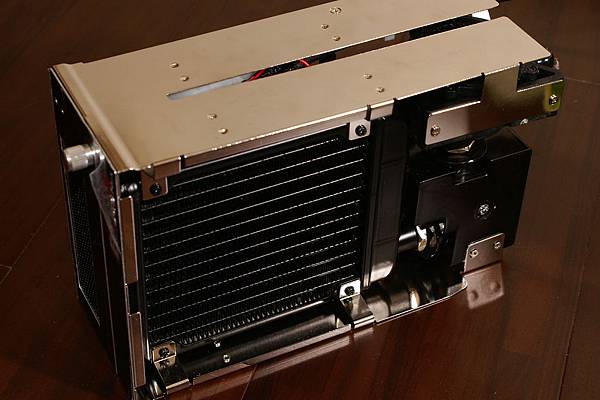

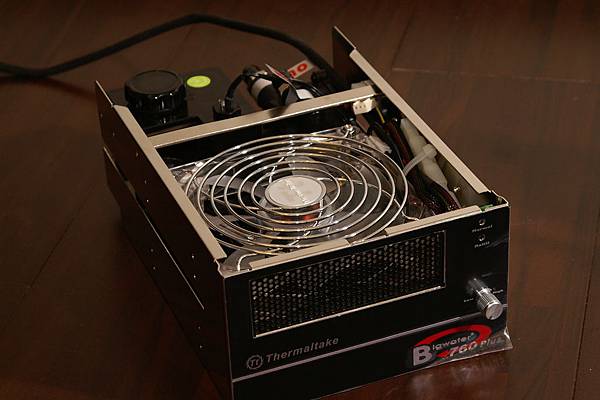

乍看一下 , 上方有留進氣空間






下方也有保留出氣空間,並且懷疑邊框都是不鏽鋼材質打造!?因為超級有質感的!

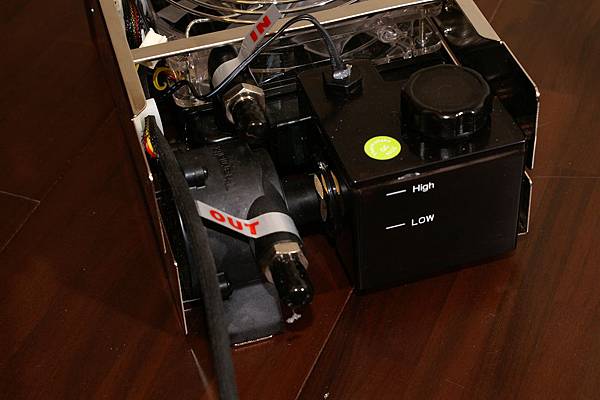

馬達的部分跟水箱,大概可以吃掉原本所附送的水冷液400ML左右

馬達是 P500 光外面零售 單價就高達1500 ,如果玩一般的的空冷已經可以買一個不錯的散熱器了 !

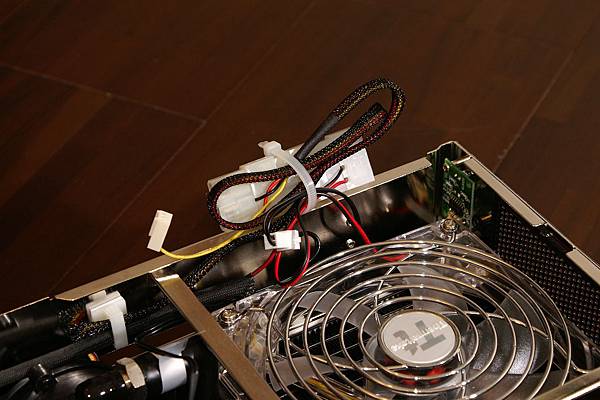

這產品左側的線材有點雜亂,前端既然都已經有附帶一小塊 PCB何不把線路都接上去?

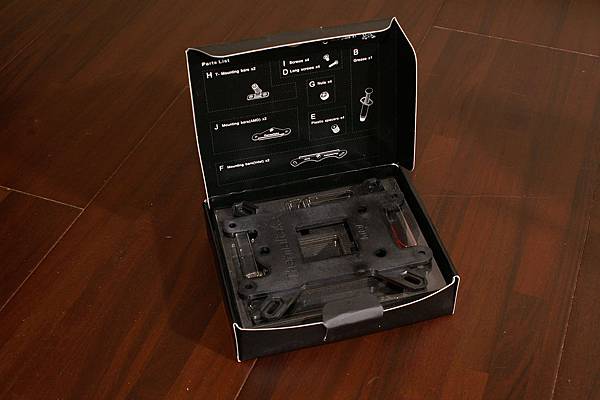

附帶的扣具盒十分具有TT的味道,印象中FRIO也是使用類似的扣具箱

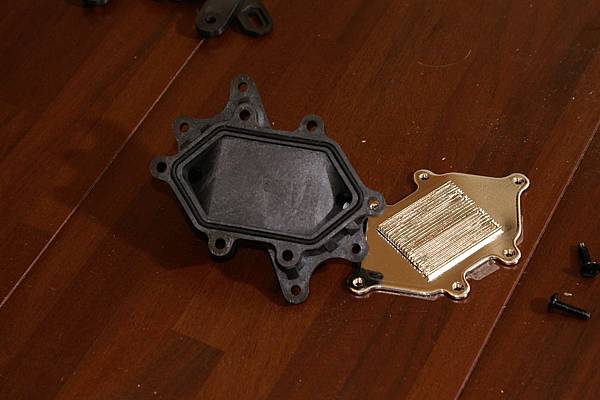

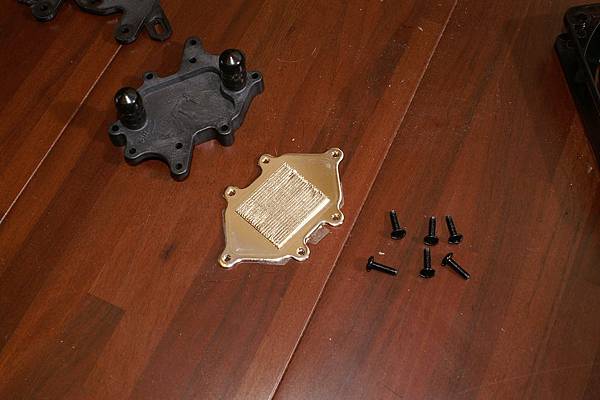

拆開水冷頭可以發現內部使用的是小水道的設計,但似乎要顧及工法難度以及成本,所以水道的密度跟高度有所限制。






而水道上蓋的塑鋼蓋樣子還挺讓人放心。似乎也有改成顯示卡水冷頭的空間!

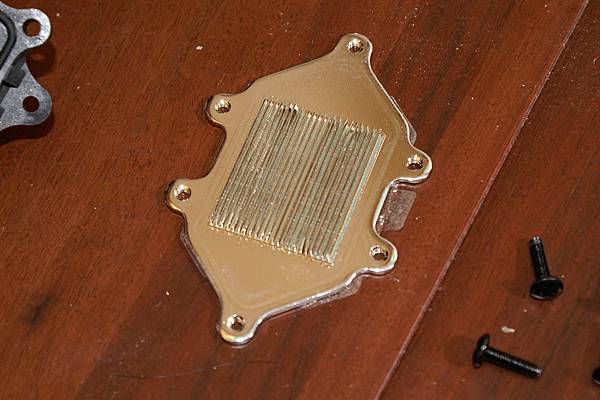

水道的特寫,目前不知道這水冷頭是否是新品不良或者是特殊設計,因為微水道似乎兩端有做些造型?

水冷我是外行,改天有空問問大咖的看看!

然後水道似乎是二次加工上去

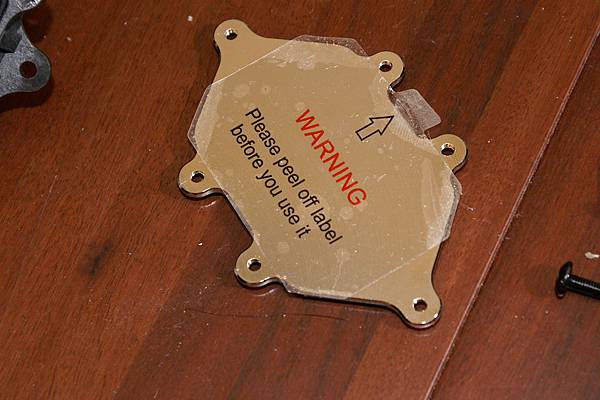

底部倒是挺平整的,在水準之上。比一般空冷散熱器的底部還要平整!






預計動手的設備,先由主機上拆下來。

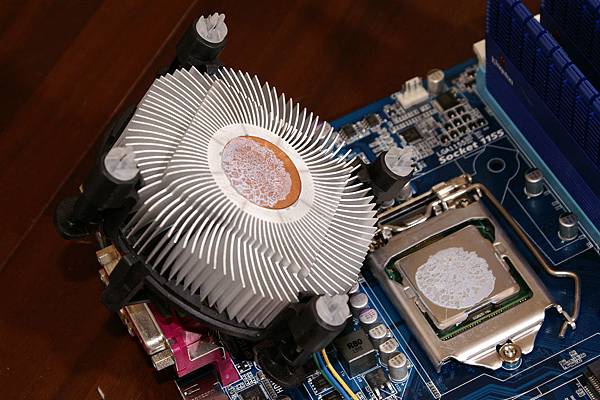

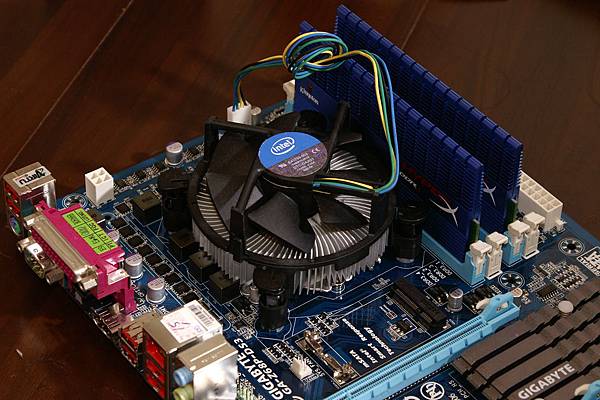

原本用的是I5-760處理器的散熱器!有銅底喔,但是溫度範圍是在40~70度移動。

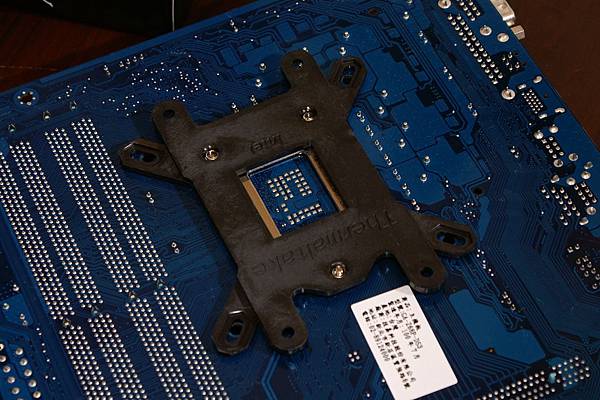

上扣具了,先把扣具背板裝上去,符合三個固定位。

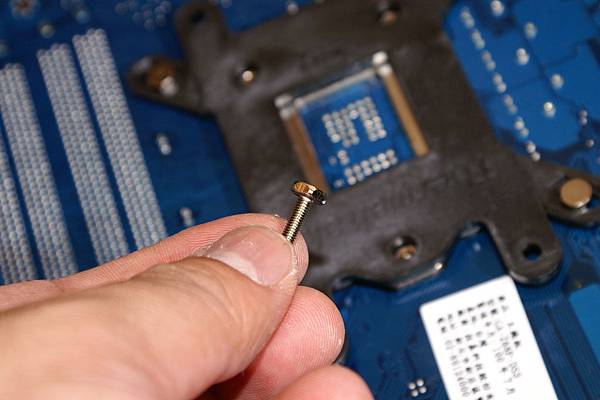

所用的螺絲為六角形,大概是要防止轉動吧!






上塑膠螺絲,然後把另外兩塊固定片放上去!

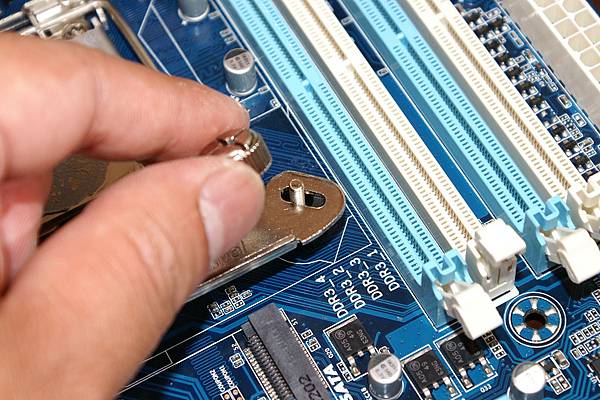

這裡再把金屬螺絲上上去。

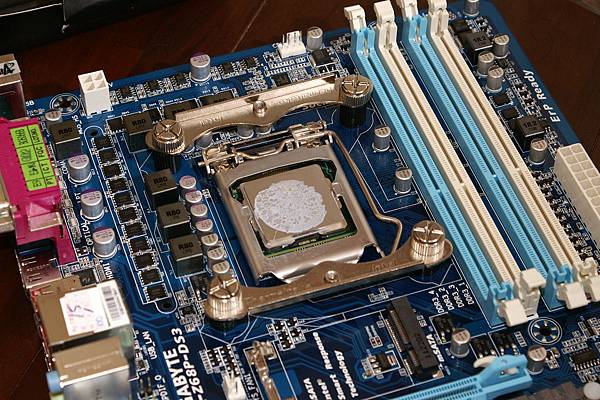

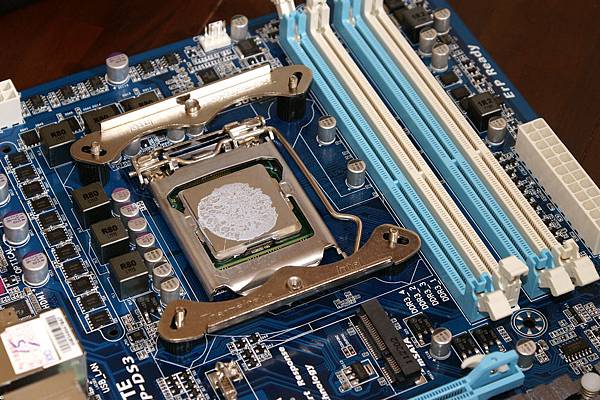

如下圖就完成了主機板上的扣具裝設。

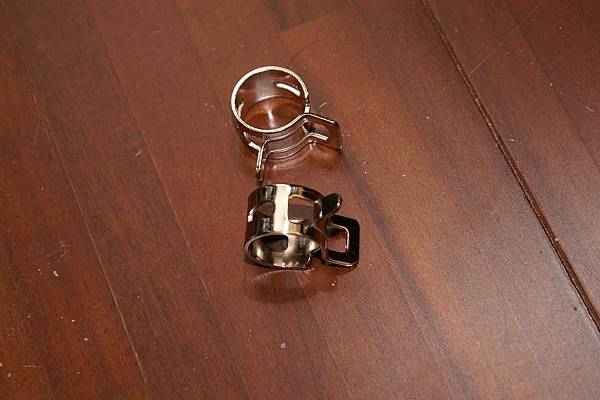

水管夾。

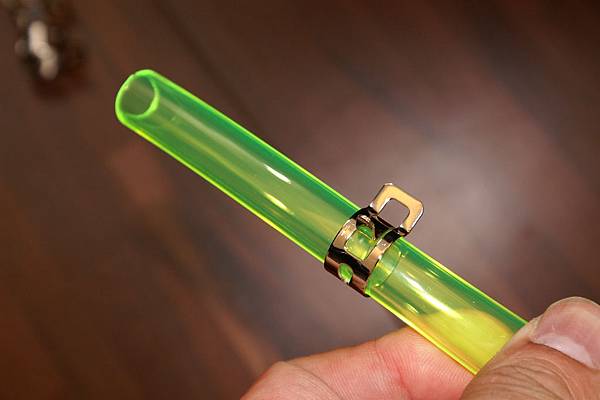

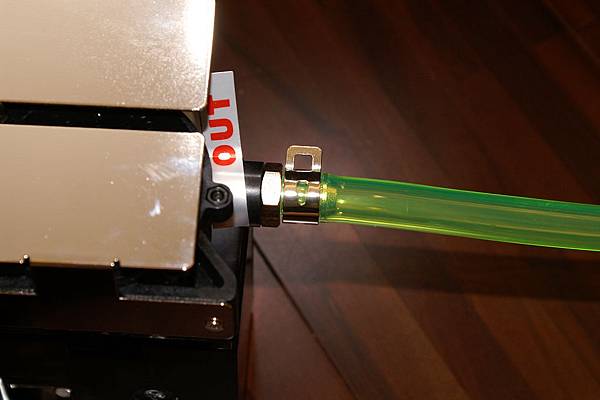

再來要裝設水冷,先把附送的管夾套上水冷管。




然後把館子裝上去扣到底,把管夾移上去!

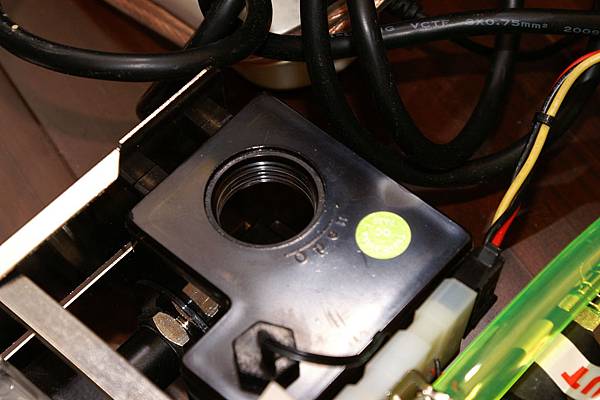

開始注水。

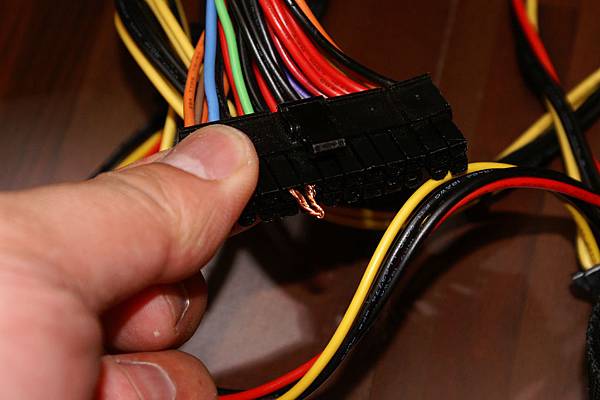

只要將power的綠色跟黑色短路,電源供應器就會供電!






測試影片

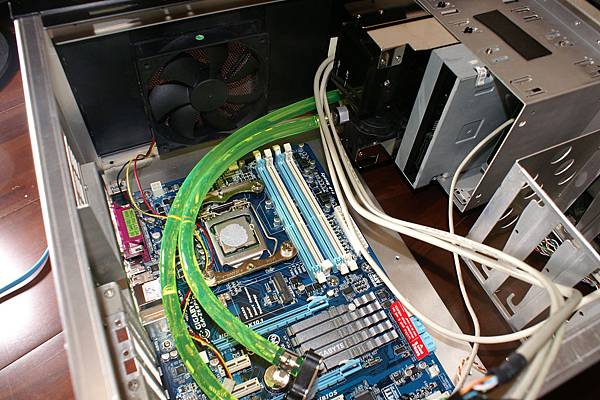

測試正常無漏水後就上機,長度太長了xdddd!建議各位先量好距離再開始。(以上換了兩次)






再來就是處理器用在水冷頭上的扣具。

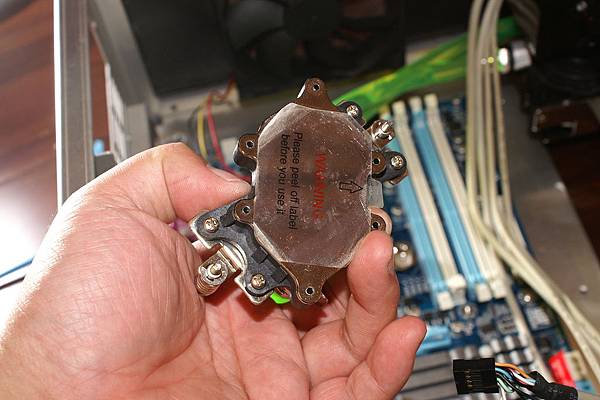

先把它鎖在水冷頭上。

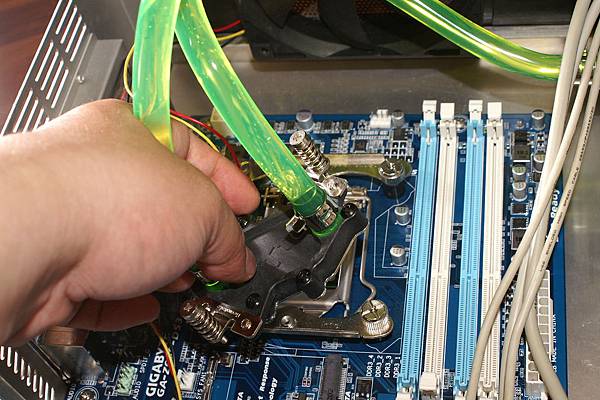

再把它索到剛剛所安裝到主機板上的扣具上。






如圖,總算完成一半!

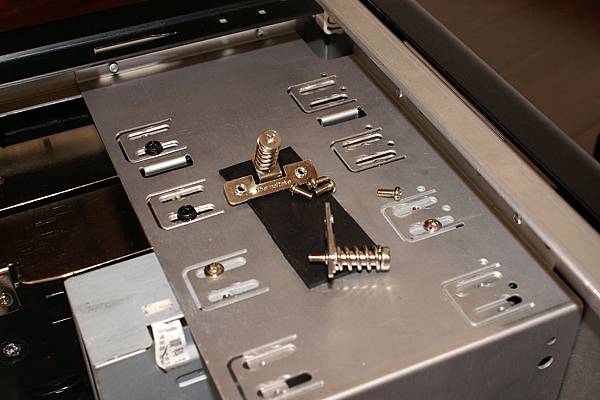

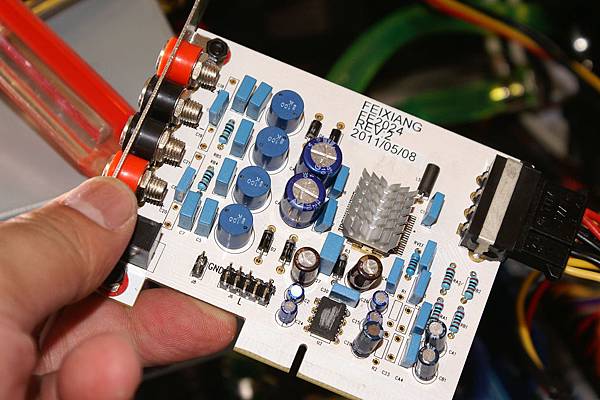

t-amp ta2024 擴大機卡!

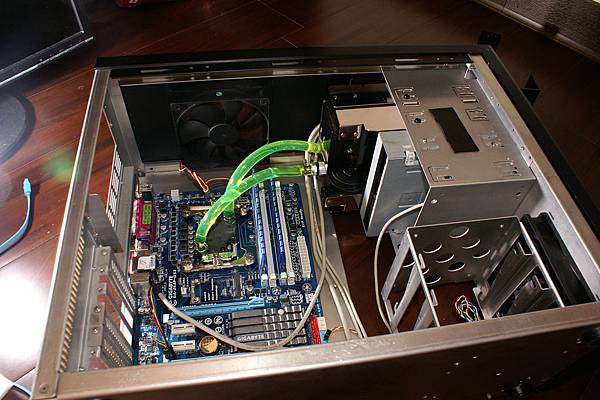

把其他部分整線安裝上去,完成圖!

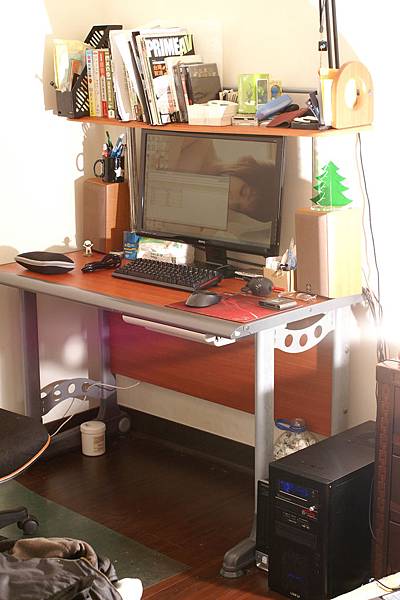

完成。






晚點補上溫度測試圖

另外才剛裝好,就有想要在外接更大冷排,以及更改更好水冷頭的打算!

這款跟一體式水冷的冷排效能差不多,

但由於本款的馬達採用p500以及水冷水道也較目前市面上出現的一體化水冷更好,

所以應該不會輸給一體化水冷吧xdddd

但這組的改裝空間就真的比一體化水冷高上許多。

印象中記得某位大大要捐給我水冷頭的 咳!

==================================================

2011/10/23 更新

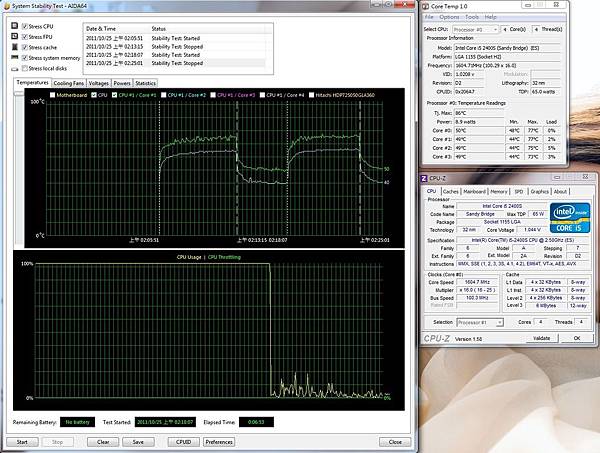

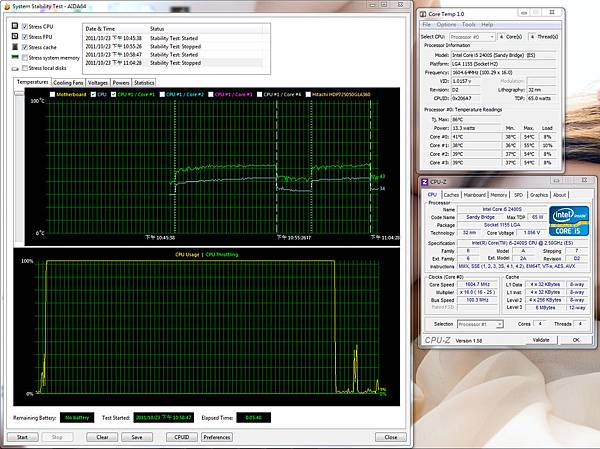

補上簡易測試圖:

水冷對溫度的反應很靈敏,燒空冷的話通常要20分鐘以上才能大概知道八九成最高溫度會落在哪,

而水冷燒的時候大約一分鐘就能知道八九成最高溫度會落在那裡,這是挺讓人驚喜的!

喔~降溫也很快!


全螢幕擷取 20111023.jpg


===================================================================

2011/10/25 更新

今天把水冷拆下 , 準備在做點小改裝 , 這時候把空冷接上去測試 .

空冷數據


全螢幕擷取 20111024.jpg


觀察以上兩組數據 , 可以發現由於 Bigwater 760 Plus 的幫浦 p500 十分強大 ,

所以發熱的反應變化很即時 , 反觀大部分的一體化水冷 , 在幫補不夠強下溫度的反應

是比較慢 , 而因為冷排關係 , 所以 Bigwater 760 Plus 在燒雞溫度的壓制上大約跟

頂級空冷差異不大 . 這是缺點但也是另外一個優點 , 原廠附送的管子有 4米 , 但實際

使用上只使用不到 60CM , 這擺明就是要你再去買冷排來加強效果 XDDDD

感謝您的收看
